百度慧眼位置评估功能提取目标区域数据流程（二）
上一期的教程中介绍了社区边界顶点坐标提取的流程，主要通过ArcGIS的Feature Vertices to Points工具，将地块边界由线转为点，再获取所有点的坐标。本期将继续介绍其余3个主要步骤：数据汇总处理、边界顶点稀释和数据报告获取。
2. 数据汇总处理
百度慧眼对上传坐标的格式要求如下图，本例中各社区边界为多边形，需要按照图1中第三条的格式进行，即以“3|”开头，合并各社区边界顶点的经纬度。
图 1百度慧眼上传文件格式要求
图 2百度慧眼上传文件内容格式要求，即上图所说的demo.xlsx
用Excel打开上一步输出的属性表，即“盐田区特征点.txt”，在文本导入向导第2步的分隔符号中选择逗号，单击“完成”，即可在Excel中以表格的形式显示该属性表。
图 3Excel文本导入向导第2步
如下图所示，属性表中显示的为各顶点经纬度，按照百度慧眼上传数据的要求，是要将同一社区的所有顶点汇总在一个表格内。盐田区22个人口统计小区2500多个顶点，靠手动整理过于复杂，因此利用Excel公式在此对数据进行汇总和筛选。
图 4在Excel中打开的属性表
首先在H列将F列与G列的经纬度汇总，并在经纬度之间加入英文格式逗号，在H2单元格输入公式“=F2&”,”&G2”回车，再填充整列，结果如下图。
图 5汇总属性表经纬度
接下来需要将H列的坐标按照社区名称分别汇总。第一步，复制H2列的数据粘贴到I2单元格；第二步，在I3单元格输入公式“=IF(C3=C2, I2&”,”&H3, H3)”，该公式是通过判断社区名称是否相同来决定是否汇总数据，如果社区名称相同则在上一行汇总好的经纬度后加入本行的经纬度，如果社区名称不同则仅显示本行的经纬度，结果如下图所示。
图 6汇总社区边界所有顶点的经纬度
最后提取每个社区在I列中最长的一行即为该社区顶点坐标集。为了快速找出每个社区的顶点坐标集，在J2单元格输入“=IF(ISNUMBER(FIND(I2, I3)), 1, 0)”回车，填充整列。该公式判断本行内容是否包含在下一行中，若包含则结果为1，不包含则结果为0。结果如下图所示。
图 7找出各社区所有顶点经纬度
最后对此列进行筛选，选出所有结果为0的行即为盐田区所有人口统计小区的边界顶点集合。
图 8盐田区所有人口统计小区的边界顶点集合
3. 边界顶点稀释
受限于百度慧眼平台，上传平台数据中，每个区域的顶点最好不要超过120个（这个数字并不是一定的，有时130个顶点也可以通过，但是没有确切的原因），因此在这一步需要对顶点数量超过120个的社区进行顶点稀释。
在上一步骤的Excel文件中针对C列即名称列插入数据透视表，在数据透视表设置中勾选名称项，并将其拖动到“值”选项下，可以看到数据透视表中统计的各社区顶点数量。
图 9设置数据透视表
图 10各社区顶点数量
可以对各社区的顶点数量排序，以便找出所有顶点在120个以上的社区。之后回到ArcGIS中，对这些社区进行顶点稀释工作。
在ArcGIS菜单栏Selection-Select By Attributes，在Layer处选择图层为盐田区，之后在下面的文本框中依次添加各社区名称，如图13所示。点击Apply-Ok即可选中所有待稀释社区。
图 11Select By Attributes
图 12选择目标图层
图 13选择目标社区

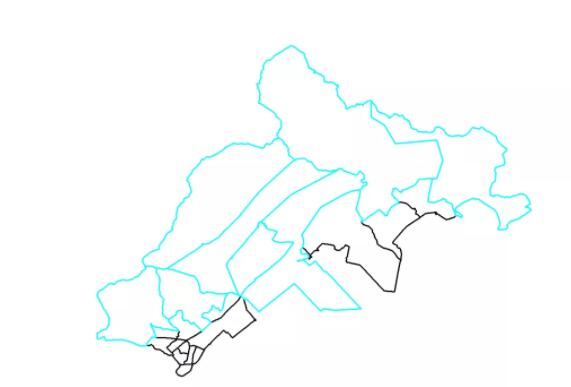

图 14蓝色为选中待稀释顶点的社区
在左侧Table Of Contents中右键点击盐田区图层，Data-ExportData输出选中的图层用以后续编辑。在菜单栏的Editor中选择Start Editing，弹出的界面中选择刚刚输出的图层，意即对该图层进行修改。
图 15开始对目标图层进行编辑
图 16目标图层选为盐田区
右键点击ArcGIS菜单栏的空白处，选择Advanced Editing，打开高级编辑工具栏。单击工具栏右数第二项Generalize，该功能是通过社区边界线段间的角度进行判断，将小于一定角度的两条线段合为一条线段，通过概化社区边界达到减少边界顶点的目的。在弹出界面中输入一个角度（本例中经多次测试，0.0005°较为合适，若经此操作顶点仍然过多，可酌情增加设定角度）。稀释后再单击Editor，保存并关闭图层编辑。
图 17Advanced Editing
图 18Generalize
图 19设定相应角度
图 20保存并关闭图层编辑
之后的工作则重复步骤1，提取稀释后社区边界的顶点，计算经纬度坐标并输出，在Excel中进行汇总处理。
4. 数据报告获取
数据报告获取需按照百度慧眼demo.xlsx文件中的格式进行上传。新建Excel表格并分别设定字段bounds_name和bounds，第一列为社区名称，第二列为社区顶点坐标，需要在每个社区的顶点坐标前加入“3|”，可以将汇总好的顶点坐标数据粘贴在C列，通过公式“=”3|”&B2”为该列数据统一添加该开头（注：此处需要将结果复制后粘贴为数值，以免删除C列后B列数据随之丢失）。结果如下图。
图 21社区边界顶点最终结果
在百度慧眼位置评估模块中，选择WGS84坐标，上传该文件。经解析后得到社区分布图，单击“查看分析结果”。
图 22百度慧眼数据上传
图 23社区边界上传结果
单击右上角“下载报告”即可按需求下载各社区人口数据分析报告。
图 24下载报告
